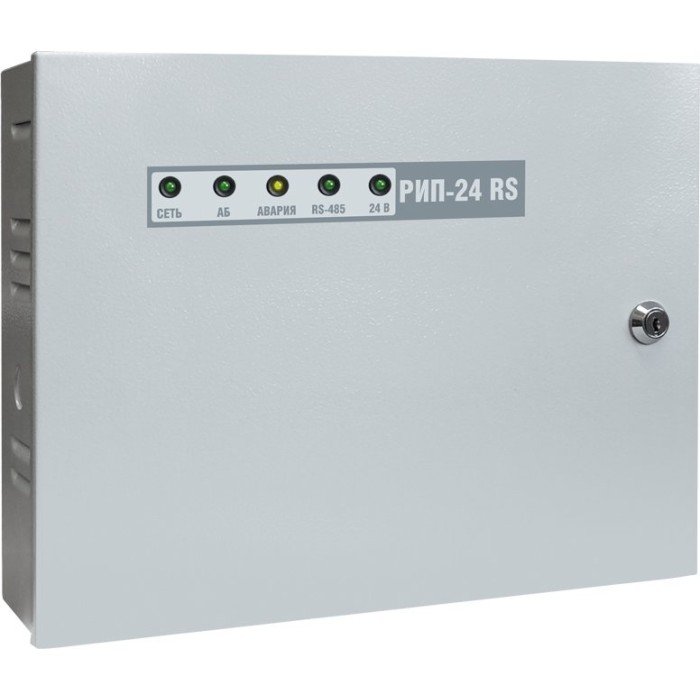

РИП-24 исп.50 (РИП-24-2/7М4-Р-RS). Источник питания резервированный. Болид в Новосибирске

Описание РИП-24 исп.50 (РИП-24-2/7М4-Р-RS). Источник питания резервированный. Болид

Резервированный источник питания; U-вх.150…250 В, U-вых.26.6…27.8 В, I-ном.2 А, I-max.2.5 А (до 10 минут), под два АКБ 12 В 7 А·ч; световая и звуковая индикация режимов работы, интерфейс RS-485 ИСО "ОРИОН", программируемый оптоэлектронный выход, защита от короткого замыкания, защита аккумулятора от глубокого разряда; IP30, t-раб.-10…+40°С, 340х270х100 мм

Назначение изделия

Предназначен для работы в составе ИСО «Орион» для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.
Соответствует Техническому регламенту и сертифицирован по ГОСТ Р 53325-2009.
В ИСО «Орион» РИП-24-2/7М4-Р-RS взаимодействует с пультом С2000M или АРМ «Орион Про», передает данные и получает команды управления по интерфейсу RS-485.

Особенности

* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 2,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 20 В или выше 28,5 В)
- "Неисправность батарей" (напряжение (АБ) ниже нормы, либо их внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
* - Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
* - Расширенный диапазон входного напряжения сети
* - Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
* - Интеллектуальный контроль аккумуляторных батарей и управление зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при их разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
* - Энергонезависимый буфер событий
* - Релейный выход для сигнала "Неисправность"
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Тип устройства: Источник вторичного электропитания резервированный	Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более: 200
Световая индикация: "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Бокс"	Выходной ток, А:
Диагностические выходы: тип "СК": "АВАРИЯ"; RS-485	- номинальный при наличии основного питания: 2
Напряжение питания, B:	- максимальный при наличии основного питания: 2.5
- от сети переменного тока: 150…250	Тип используемого аккумулятора: 12 В 7 А·ч
Потребляемая мощность:	Количество аккумуляторов, шт: 2
- от сети переменного тока : 120 ВА	Защита от короткого замыкания: Есть
Потребляемый ток:	Защита аккумулятора от глубокого разряда: Есть
- при питании от сети переменного тока, А: 0.6	Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В: 19.8…21
- при питании от резервного источника питания, А: 0.04	Степень защиты: IP30
Выходное напряжение, В:	Диапазон рабочих температур, °С: -10…+40
- при питании от сети переменного тока: 26.6…27.8	Габаритные размеры. мм: 340х270х100
