Описание STT-CN3R1. Клавиатура для управления поворотными камерами. Smartec

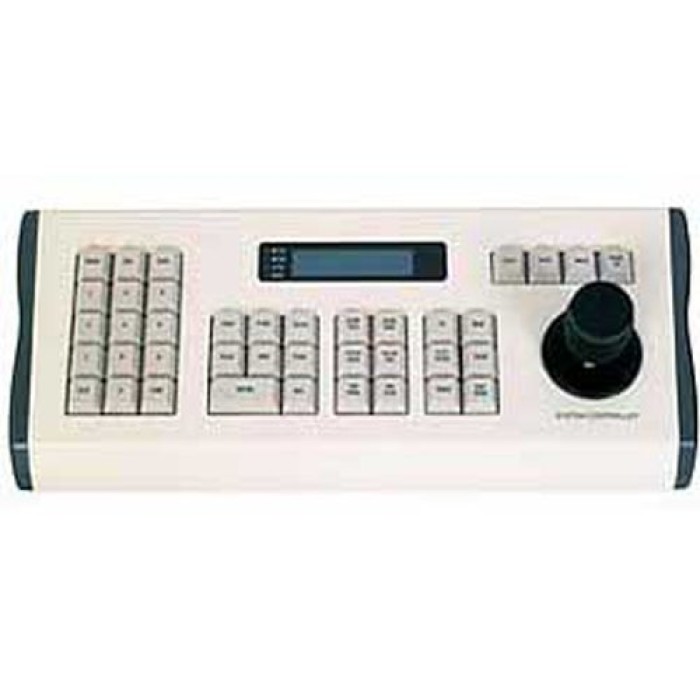

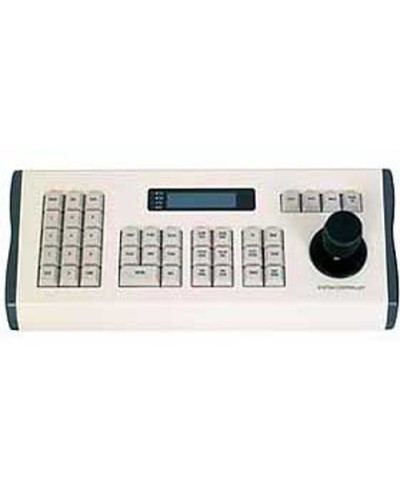

Клавиатура системная; джойстик (3-axis), встроенный LCD-дисплей (16х2 знаков); RS-485 (PELCO-D/P), управление до 255 т/камерами, управление DVRs (STR-0485/0484/0884/1684/0887/1687); питание 12В (DC) (адаптер в комплекте)

Назначение изделия

Пульт телеметрии Smartec STT-CN3R1 позволяет удаленно управлять 4-, 8- и 16-канальными видеорегистраторами STR-0885/1685 и STR-0488/0888/1688 и купольными камерами Smartec, поддерживающими протоколы телеметрии Pelco P и D. Этот пульт управления камерой оснащен трехосевым джойстиком, обеспечивающим удобство управления поворотными и скоростными купольными камерами, блоком клавиатуры и имеет текстовый LCD-дисплей на 32 знака. С помощью этого пульта можно осуществлять программирование предустановок, автосканирования, туров и маршрутов для купольных камер Smartec и других производителей, использующих для передачи телеметрических сигналов протоколы Pelco D/P. Подключение STT-CN3R1 к системе наблюдения осуществляется через интерфейсы RS-232/485.

Особенности

Удобство управления поворотными камерами
Трехосевой джойстик и блок кнопок для изменения степени увеличения (в режимах tele и wide) и степени открытия диафрагмы объектива обеспечивают удобство управления поворотными камерами, а плавный ход джойстика пульта позволяет точно наводить камеры в требуемые зоны наблюдения при ручном управлении.

Два вида защиты доступа к пульту
Чтобы неавторизованный пользователь не мог в отсутствие оператора вмешаться в работу системы наблюдения, пульт управления камерой можно защитить одним из двух способов. Можно защитить пульт паролем, который назначается при первоначальной инсталляции и при необходимости может меняться в дальнейшем, либо вы можете использовать режим блокировки. В последнем случае управление камерой будет заблокировано, поскольку пульт не будет формировать управляющий сигнал ни при нажатии какой-либо клавиши, ни при повороте джойстика.

Подключение STT-CN3R1 к устройствам системы наблюдения
В комплект поставки STT-CN3R1 входит адаптер, который подключается к пульту через разъем RJ45. На адаптер вынесен клеммный блок и порт RS-232C/485. Обмен сигналами управления между пультом управления и видеорегистратором осуществляется через порт RS-232C/485. Витая пара, по которой передаются сигналы телеметрии от купольных камер, подсоединяется к клеммному блоку.
